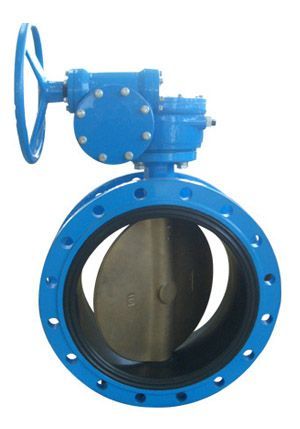

产品特点：
设计合理，结构紧凑，装拆容易，便于维修。
采用偏心结构，减少密封圈的摩擦，延长使用寿命。
阀板密封圈采用“T”形结构，密封副呈线性密封。
完全密封，泄漏为零。阻力系数为0.02Mpa
产品执行标准：
符合GB12238-89《通用阀门法兰和对夹连接蝶阀》标准。
试验符合GB/T13927-92《通用阀门压力试验》标准。
侧法兰连接符合GB/T 17241.6-98《灰铸铁管法兰及垫片》标准。同时符合BS4504，ISO2084，DIN2501中PN1.0Mpa，PN1.6Mpa法兰连接标准。
结构长度：
(1) 短结构符合GB12221-89《法兰连接金属阀门结构长度》中对夹式蝶阀长度系列尺寸规定。
(2) 长结构符合GB12221-89《法兰连接金属阀门结构长度》中法兰连接蝶阀长度系列尺寸规定。
设计合理，结构紧凑，装拆容易，便于维修。
采用偏心结构，减少密封圈的摩擦，延长使用寿命。
阀板密封圈采用“T”形结构，密封副呈线性密封。
完全密封，泄漏为零。阻力系数为0.02Mpa
产品执行标准：
符合GB12238-89《通用阀门法兰和对夹连接蝶阀》标准。
试验符合GB/T13927-92《通用阀门压力试验》标准。
侧法兰连接符合GB/T 17241.6-98《灰铸铁管法兰及垫片》标准。同时符合BS4504，ISO2084，DIN2501中PN1.0Mpa，PN1.6Mpa法兰连接标准。
结构长度：
(1) 短结构符合GB12221-89《法兰连接金属阀门结构长度》中对夹式蝶阀长度系列尺寸规定。
(2) 长结构符合GB12221-89《法兰连接金属阀门结构长度》中法兰连接蝶阀长度系列尺寸规定。
| 公称压力 (MPa) |
公称通径 (mm) |
试验压力(MPa) | 适用温度 | 适用介质 | |
| 壳体 | 密封 | ℃ | |||
| 1.0 | 100～1800 | 1.5 | 1.1 | -15～110 | 淡水、污水、海水、空气等 |
